Sistemas de Ventilación
Realizamos Instalaciones, Mantenimientos (Correctivo y Preventivo según Normativa RITE) y Reparación de Sistemas de Ventilación y Extracción. Tenemos toda la gama de fabricación Española de Equipos de Ventilación, Extracción de Humos y Recuperadores de Calor.
Expertos en Equipos y Cajas de Ventilación Doméstica
D Ventiladores de Baño
Nuevo diseño moderno, especialmente hecho para baños.
Instalación en pared o en techo.
Compuertas anti-retorno opcionales.
Funcionamiento silencioso, con opción súper-silenciosa (Q).
Montaje sencillo.
Opciones:
T: Temporizador.
Q: Versión súper-silenciosa.
H: Sensor de humedad.
LD Ventiladores de Baño
Nuevo diseño moderno, especialmente hecho para baños.
Instalación en pared o en techo.
Compuertas anti-retorno opcionales.
Funcionamiento silencioso, con opción súper-silenciosa (Q).
Montaje sencillo.
Opciones:
T: Temporizador.
Q: Versión súper-silenciosa.
H: Sensor de humedad.
TT SILENT Ventilador de Conducto In-Line Silenciosos
Ventiladores helicocentrífugos especialmente diseñado para conductos.
Nivel sonoro muy bajo gracias a su diseño especifico.
Alta presión y grande caudal.
Dos velocidades.
TT Ventilador de Conducto In-Line
Ventiladores helicocentrífugos especialmente diseñado para conductos.
Alta presión y grande caudal.
Bajo nivel sonoro.
Dos velocidades.
Opciones:
T: Temporizador.
Expertos en Equipos y Cajas de Ventilación Industrial
BCC-R Ventilador para Conducto Circular de Rotor Externo
Motor de rotor externo.
Diseñados para intercalar en conducto o para extracción directa montados sobre pared.
Caudales desde 100 hasta 1.500 m3/h.
Regulable 0 a 100% variando la tensión de alimentación.
Bajo nivel de ruido.
Fácil montaje en cualquier posición.
BM-D Ventilador Centrífugo de Baja Presión con Motor Directo
Caudales: desde 700 hasta 7200m3/h.
Envolvente y turbina en chapa de acero galvanizado, el rodete de tipo acción, doble aspiración, con aleteas curvadas hacia delante.
Turbina equilibrada dinámicamente según norma ISO 1940, para reducir el ruido y evitar vibraciones.
Motor eléctrico acoplado de tipo cerrado, aislamiento tipo F, IP55, con carcasa de aluminio.
Condensador permanente. De 4 o 6 polos regulables por tensión en motores monofásicos 230V-50 Hz y regulables con convertidor de frecuencia en motores trifásicos 230/400V 50 Hz.
Fijación del motor mediante brazos flectores con silentblocks en cumplimiento de la directiva ROHS 2002/95/EC.
Bajo demanda se pueden suministrar ventiladores de tres velocidades.
Los pies soporte incluidos permiten cuatro posiciones de la boca de descarga.
La temperatura del aire no debe sobrepasar los 45°C.
Aplicaciones:
Cajas de ventilación
Incorporables en equipos de tratamiento de aire acondicionado
Extracciones locales.
BT-D Ventilador Centrífugo, Doble Oído, de Baja Presión a Transmisión
Caudales desde 600 hasta 50.000 m3/h.
Envolvente, de doble oído, y turbina en chapa de acero galvanizado.
Accionamiento a transmisión por poleas y correa trapezoidal.
Rodete de tipo acción.
Reforzados por bastidor angular formando un solo conjunto.
Eje de acero de alta resistencia, con protección antioxidante y chavetas en los extremos.
Rodamientos a bolas de tipo rígido, autoalineables, herméticos, permanentemente engrasados.
Motor asíncrono trifásico IE3.
BT-Z Ventilador Simple Oído, Media Presión
Ventilador simple oído con rodete de reacción.
14 tamaños diferentes.
Diseño compacto para proporcionar una alta eficiencia y alta calidad de ejecución.
Caudales desde 2.500 a más de 100.000 m3/h.
Motor IE3 a partir de 1 CV.
CBM-BS Caja Baja Silueta
Extractores en línea para conductos donde se disponga de un espacio reducido.
Bridas en aspiración e impulsión con junta estanca.
Se pueden instalar en cualquier posición.
Aplicaciones domésticas comerciales e industriales.
Gama de 4 modelos con caudales de 660 m3/h a 3300 m3/h.
Carcasa fabricada en chapa de acero galvanizada con aislamiento de 5 mm.
Ventiladores tipo plugfan con motores EC monofásico 230V 50/60 Hz, totalmente regulables.
CBM-BSI Caja Baja Silueta
Extractores en línea para conductos donde se disponga de un espacio reducido.
Bridas en aspiración e impulsión con junta estanca.
Se pueden instalar en cualquier posición.
Aplicaciones domésticas comerciales e industriales.
Gama de 7 modelos con caudales de 340 a 2.200 m3/h.
Caja insonorizada con panel sándwich de 50 mm.
Motores 230V – 50 Hz IE2. Motores EC disponible.
CBM-D Caja de Ventilación
Fabricada en chapa galvanizada con aislamiento acústico ignífugo M1.
Ventilador BM montado sobre soportes anti-vibratorios.
Salida de cables por prensaestopas.
Construcción para interior, bajo demanda se fabrica para intemperie.
Pies soporte que facilita la sujeción en cualquier posición.
Intercambiando los paneles, permite orientar el ventilador en cualquier posición.
Bajo demanda se puede suministrar el ventilador con bridas tanto en aspiración como en descarga.
CBMD-RI Ventilador de Rotor Externo Insonorizado
Caja de ventilación fabricada en chapa galvanizada con aislamiento térmico y acústico de 50 mm de lana de roca.
Caudales desde 380 hasta 5.400 m3/h.
Ventilador de doble oído con motor de rotor externo.
Puerta de acceso para facilitar el mantenimiento.
Altas presiones disponibles.
CBT-D Caja de Ventilación
Fabricadas en chapa galvanizada con aislamiento acústico ignífugo M1 (91/155/EEC).
Ventilador BT montado sobre soportes anti-vibratorios de caucho en la serie 7/7 a 18/18 y metálicos en la serie 20/15 a 30/28.
Motor asíncrono IE3 (a partir de 1cv) con protección IP-55 y aislamiento clase F. Voltajes Standard 230/400V 50/60Hz para motores trifásicos hasta 5,5CV y 400/690V 50/60Hz para potencias superiores.
Salida de cables por prensaestopas.
Bancada exterior de 60 mm en la serie 20/15 a 30/28 y piezas de anclaje en la serie 7/7 a 18/18.
Construcción para interior.
Puerta de registro con protección según norma “CE”.
Bajo Demanda
Motores para trabajar con tensiones especiales.
Motores 2 velocidades.
Caja preparada para intemperie.
Salida vertical, bocas circulares, tapa ciega.
CBT-Z Ventilador Simple Oído, Media Presión, con Caja
Ventilador de tipo Plug Fan con palas hacía atrás.
Motor trifásico IE3.
Caudales desde 2.600 hasta 33.000 m3/h.
Alta presión disponible.
Bajo nivel de ruido.
Caja con panel sándwich de 20mm de lana de roca, con tapas intercambiables para ser instalada en cualquier configuración.
Referentes en Sistemas de Recuperación de Calor
UR-ECO Recuperador Doméstico
Recuperador de calor para instalación en viviendas y con intercambiador de contraflujo de alto rendimiento (hasta 93%).
3 modelos para caudales desde 150 hasta 300 m3/h.
Diseño de altura reducida para su instalación en falsos techos, posibilidad de instalar también verticalmente u horizontalmente en pared.
Carcasa e interior fabricados en EPP inyectado (UR-ECO 150), o doble panel sandwich de 25 mm de espesor (UR-ECO 200 y 300).
Especialmente recomendado para instalaciones en viviendas unifamiliares y superando los requisitos exigidos en el Código Técnico de Edificación.
Motores tipo “EC” de bajo consumo.
Integra un bypass para free-cooling, desagüe de condensados y filtros G4 en impulsión como en extracción (F7 adicional opcional en impulsión).
Filtros de acceso fácil por abajo, sin necesitar abrir el equipo ni herramientas.
Control inalámbrico, con posibilidad de añadir sondas opcionales y regular a través de una APP móvil.
UR-ECO-V Recuperador Doméstico
Recuperador de calor doméstico con recuperador de contraflujo de alto rendimiento (hasta 93%) con motores brushless de
tecnología EC.
Montaje en pared, salidas verticales hacia arriba.
Bajo consumo y máxima eficiencia.
Especialmente recomendado para instalaciones en viviendas unifamiliares y superando los requisitos exigidos en el Código
Técnico de Edificación.
Carcasa e interior fabricados en EPP inyectado, con chapa pintada alrededor.
Control completo de la unidad y todos sus componentes a través de una pantalla LCD.
Integra un bypass para free-cooling, desagüe de condensados y filtros G4 (F7 opcional).
UR/HE Serie Alta Eficacia
Recuperador de calor para instalación en locales comerciales con intercambiador de contraflujo de alto rendimiento (hasta 93%).
Caudales desde 1000 hasta 7000 m3/h.
Estructura de perfil de aluminio y paneles sándwich de 25 mm de espesor para los equipos hasta el UR-33/HE y de 45 mm a partir del UR-42/HE.
Bocas intercambiables y registros laterales, superiores e inferiores.
Diseño de altura reducida para su instalación en falsos techos (hasta UR-33/HE).
Versiones verticales disponibles.
Control de serie que regula la velocidad de los ventiladores, el bypass (sondas de temperatura incluidas), la alarma de filtros sucios. Posibilidad de montar sondas opcionales.
Batería de calor interna opcional.
Posibilidad de montar baterías eléctricas, de agua fría o de expansión directa en cajón externo.
Gama que cumple con el reglamento 1253/2014 (ErP 2018): alta eficiencia, motores tipo “EC” de bajo consumo y variador integrado, By-pass 100% y control de serie.
Filtros F6+F8 en impulsión y F6 en extracción.

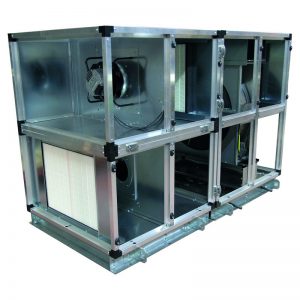

URR Recuperador Industrial Serie Rotativa
Gama con caudales desde 1.200 hasta 22.000 m3/h, con recuperador de calor rotativo.
Intercambiador alta eficiencia (>73%), certificado por Eurovent. Permite recuperar el calor latente además del calor sensible.
Posibilidad de incluir tratamientos opcionales para mejorar la recuperación de humedad (higroscópico) o el rendimiento latente (sorción).
Ventiladores radiales con motor EC, variador de frecuencia integrado.
Control de serie que regula la velocidad de los ventiladores, el bypass (sondas de temperatura incluidas), la alarma de filtros sucios. Posibilidad de montar sondas opcionales.
Estructura de perfil de aluminio y panel sándwich de 45 mm.
Filtros F6+F8 en impulsión y F6 en extracción.
Sistema de drenaje de condensados.
Bancada perimetral de 100 mm incluida.
Batería de calor interna opcional. Posibilidad de montar baterías eléctricas, de agua fría o de expansión directa en módulo adicional.
Gama que cumple con el reglamento 1253/2014 (ErP 2018): alta eficiencia, motores tipo “EC” de bajo consumo y variador integrado, By-pass 100% y control de serie.
URR-C Recuperador Comercial Serie Rotativa Compacta
Gama comercial con caudales desde 1.200 hasta 10.000 m3/h, con recuperador de calor rotativo.
Diseño compacto con salidas hacia los laterales o hacia arriba.
Intercambiador alta eficiencia (>80%). Permite recuperar el calor latente además del calor sensible.
Ventiladores radiales con motor EC, variador de frecuencia integrado.
Control Regin de serie que regula la velocidad de los ventiladores, el bypass (sondas de temperatura incluidas), la alarma de filtros sucios. Posibilidad de montar sondas opcionales.
Aislamiento con panel sándwich de 50 mm de lana de roca.
Filtros F7 en impulsión y M5 en extracción.
Sistema de drenaje de condensados.
Bancada incluida.
Batería de calor interna (agua o eléctrica) opcional en modelos horizontales, en cajón externo para modelos laterales. Posibilidad de suministrar baterías de agua fría o de expansión directa en módulo adicional (modelos laterales y verticales).
Gama que cumple con el reglamento 1253/2014 (ErP 2018): alta eficiencia, motores tipo “EC” de bajo consumo y variador integrado, By-pass 100% y control de serie.
Extractores de Uso Doméstico e Industrial
BXT-SA Ventilador Simple Oído 400ºC/2h
Ventiladores, SIMPLE ASPIRACIÓN, diseñados para transporte de aire a 400°C/2h.
Accionamiento a través de poleas.
Certificado Certiberia Nº 2426-CPR-104 (EN12101-7:2011).
Motores 230/400V 50/60Hz hasta 4 CV y 380/660V 50/60Hz para potencias superiores. Eficiencia IE3 a partir de 1 CV.
BXT-Z Ventilador Simple Oído a Reacción, Media Presión, 400ºC/2h con Caja
Ventilador simple oído (400°C/2h) con rodete de reacción.
Certificado Certiberia 2426-CPR-111 (EN12101-7:2011).
14 tamaños diferentes.
Diseño compacto para proporcionar una alta eficiencia y alta calidad de ejecución.
Caudales desde 2.500 a más de 100.000 m3/h.
CBXT-D Caja de Ventilación Doble Oído 400ºC/2h
Construidas con ventiladores de baja presión, doble aspiración en chapa de acero galvanizada.
Transmisión mediante motor, correas, poleas.
Motor asincrónico, IE3 a partir de 1cv, IP55, situado fuera del flujo.
Aislamiento clase F.
Rodamientos de fundición especiales de alta temperatura.
Ventilador homologado para transportar aire a 400ºC/2h (EN 12101-7:2011).
Bajo demanda se puede suministrar ventilador con descarga vertical.
CBXT-SA Caja de Ventilación a Transmisión de Simple Oído
Caja de ventilación construida en chapa de acero galvanizado equipadas con ventiladores centrífugos de baja presión, simple oído 400°C, a transmisión por poleas.
Aislamiento interior térmico y acústico con espuma no inflamable M1.
Ventilador montado sobre soportes anti-vibratorios y junta flexible 400°C/2h en admisión y descarga.
Con tapas de registro para acceder al ventilador y motor.
Bajo demanda se pude suministrar el ventilador con descarga vertical.
CBXT-Z Ventilador Simple Oído, Media Presión, con Caja
Serie compuesta por 9 diámetros desde 450 hasta 1.250, provista de motores de 4 y 6 polos 400°C/2h trifásicos.
Caudales desde 5.500 m3/h hasta 109.000 m3/h.
Temperatura máxima de trabajo en continuo 60°C.
Ventilador helicoidal
Montaje modular del conjunto motor hélice.
Hélice en fundición de aluminio. Protegidos contra la corrosión mediante recubrimiento en polvo de resina epoxi.
Motor asíncrono normalizado de jaula de ardilla con protección IP-55 y aislamiento clase H HOMOLOGADO PARA 400°C/2h. Voltajes Standard 230/400 50Hz para motores trifásico hasta 5,5 CV y 400/690V 50Hz para potencias superiores.
Caja construida en chapa de acero galvanizado con aislamiento térmico y acústico. Paneles laterales desmontables para facilitar el acceso al motor y el mantenimiento.
Aplicaciones
Diseñados para montaje en pared y o intercalado en tubería.
CXM Por su tipo de construcción en caja y con impulsión y aspiración cuadradas facilita muchísimo su instalación en redes de conductos que habitualmente son rectangulares.
Bajo demanda
Hélice impelente (sentido de aire hélice/motor), hélice reversible 100%.
Ventiladores para trabajar a 60Hz.
Motores 300°C/1h y 200°C/2h
Disponibles con motor ATEX homologado para 400°C/2h.
CXM-SA Caja de Ventilación Radial 400ºC/2h
Serie compuesta por 9 diámetros desde 450 hasta 1.250, provista de motores de 4 y 6 polos 400°C/2h trifásicos.
Extractor industrial de alta temperatura.
400°C/2h (F-400).
Carcasa insonorizada, 40 mm (opcional).
Velocidad regulable.
Bajo nivel sonoro.
Homologación según norma EN 12101-3, LGAI Barcelona.
Los ventiladores CXM-SA están especialmente diseñados para cocinas industriales. Se utilizan para la evacuación de humos, 400°C/2h y también para extracción continuo de aire de hasta 120°C.
Los ventiladores CXM-SA incluyen rodetes con palas hacia atrás, fabricado de acero galvanizado excepto del tamaño 355 que dispone de un rodete de acero pintado (RAL 9005).
Tanto las palas hacia atrás como la puerta de acceso facilita la inspección, revisión y limpieza. El sentido de apertura de la puerta puede modificarse fácilmente de un lado a otro en el mismo emplazamiento de la instalación. El ventilador dispone de dos capas de chapa de acero galvanizado con 40 mm de lana mineral. Para evitar el sobrecalentamiento del motor, los ventiladores incluyen termocontactos integrados con salida de cables para su conexión a un dispositivo externo de protección.
CXM-SA 280 D2 & 280 D2-4 tienen la protección del motor integrado.
CXMUB Caja de Ventilación con Plug Fan 400ºC/2h
Turbina con alabes a reacción, en chapa de acero, para extracción de humo.
Tapas intercambiables.
Homologación según norma EN-12101-3:2011.
Motor clase H, trifásico de 1 o 2 velocidades (opcional), con rodamiento a bolas, protección IP55.
CBXT-Z Ventilador Simple Oído, Media Presión, con Caja
Cajas de ventilación 400ºC/2h equipadas con ventiladores de rodete de reacción, palas hacia atrás, media-alta presión, simple oído, transmisión por poleas y correas.
Construidas en chapa de acero galvanizado y aisladas térmica y acústicamente.
TXSK Extractor Centrífugo de Tejado 400ºC/2h
Turbina con alabes a reacción, en chapa de acero, para extracción de humo.
Rejilla de protección anti-pájaros.
Base soporte en chapa galvanizada, sombrerete deflector de lluvia.
Homologación según norma EN-12101-3-2002.
Motor IE3 clase F, con rodamiento a bolas, protección IP55.
Temperatura máxima del aire a transportar en continuo: -25ºC / +120ºC.
Bajo pedido: salida vertical, certificación ATEX cat. 3, motores para tensiones diferentes.
Colaboramos en Construcción Sostenible en Andalucía
Fabricantes e Instaladores de
Red de Conductos Rectangulares de Fibra
Instaladores de:
- Conductos Helicoidales
- Conductos Rectangulares
- Conductos Modulares Resistentes al Fuego (EI-30, EI-60, EI-90 y EI-120)
- Todos los accesorios de conductos
- Conductos flexibles
- Difusión
- Silenciadores
Sistemas de Ventilación según estándares PassiveHaus
¿Qué es el sistema de ventilación de los estándares Passivhaus?
Passivhaus persigue, mediante la optimización de los aislamientos térmicos, la mejora de la carpintería exterior y la eliminación de los puentes térmicos en la envolvente de los cerramientos, minimizar al máximo la influencia del ambiente exterior sobre los parámetros del ambiente interior de los edificio. A través de un estricto control de la energía que entra o sale de ellos, su objetivo se centra en la búsqueda de un elevado confort térmico.
Passivhaus persigue, mediante la optimización de los aislamientos térmicos, la mejora de la carpintería exterior y la eliminación de los puentes térmicos en la envolvente de los cerramientos, minimizar al máximo la influencia del ambiente exterior sobre los parámetros del ambiente interior de los edificio. A través de un estricto control de la energía que entra o sale de ellos, su objetivo se centra en la búsqueda de un elevado confort térmico.
Se persigue la construcción de edificios de alta estanqueidad, con el fin de conseguir la mayor eficiencia energética posible, ya que se minimizan las filtraciones de aire no deseadas. Ello supone un gran salto cualitativo en lo que a métodos constructivos se refiere. Se trata de controlar (o gestionar) el caudal de aire de renovación, de manera que quede garantizada la salubridad del aire los ocupantes. Un aire salubre será aquel que este esté libre de excesos de concentraciones interiores de humedad y CO2, en el que no hayan proliferado bacterias y hongos, y en el que no se encuentre la presencia de bioefluentes y malos olores.
